Máy thử động biến dạng lớn PDA

Liên hệ

Hãng sản xuất:

PDI-USA

Model:

PAX

Ứng dụng:

Kiểm tra chất lượng cọc khoan nhồi bằng phương pháp tải trọng động biến dạng lớn (PDA) nhằm kiểm tra sức chịu tải của cọc, tính nguyên vẹn của cọc, xác định các khuyết tật (nứt, gãy…) trong cọc

Bảo hành:

12 Tháng

  • Cấu hình: 8 kênh độc lập, mỗi kênh có thể lấy mẫu với tần số số hóa hiệu quả từ 2,5 đến 10 kHz.
    • Bộ lọc biến đổi tín hiệu analog: Đáp tuyến tần số 2,5 kHz.
    • Bộ chuyển đổi A/D: 16 bit, tốc độ lấy mẫu tới 10,24 MHz.
    • Ghi tín hiệu: Số hóa, cỡ file 1K, 2K hoặc 4K.
    • Biến đổi tín hiệu cho lực và biến dạng: Đáp tuyến tần số phù hợp.
  • Chức năng nội chuẩn: Đầu đo biến dạng và gia tốc.
    • Đầu đo biến dạng: Đầu đo biến dạng được gắn cố định trên cọc, dùng để đo biến dạng của cọc. Đầu đo biến dạng có hai loại: đầu đo biến dạng thanh (rod type) và đầu đo biến dạng tấm (plate type).
    • Đầu đo gia tốc: Đầu đo gia tốc được gắn cố định trên cọc, dùng để đo gia tốc của cọc. Đầu đo gia tốc thường được đặt ở vị trí cách đỉnh cọc một khoảng nhất định.
  • Búa đóng cọc: Búa đóng cọc là thiết bị tạo ra lực xung kích để tác động lên cọc. Có khả năng khuyếch đại tín hiệu
  • Chức năng tự động tringger (kích hoạt) khi gắn đầu đo biến dạng giúp bắt đầu ghi dữ liệu tự động khi có lực tác dụng
  • Chức năng kiểm tra hiệu chuẩn giúp đảm bảo độ chính xác của kết quả đo.
  • Khả năng thu tín hiệu từ các đầu đo bằng phương pháp không dây giúp tăng tính linh hoạt và thuận tiện khi sử dụng.
  • Tự động cân bằng tín hiệu và biến đổi tín hiệu giúp cải thiện chất lượng dữ liệu đo.
  • Biến đổi tín hiệu cho lực và biến dạng để có đáp tuyến tần số phù hợp giúp tăng độ chính xác khi đo các tín hiệu có tần số khác nhau.
  • Chức năng nội chuẩn cho đầu đo biến dạng và gia tốc giúp đảm bảo độ chính xác của các đầu đo.
  • Khả năng khuyếch đại tín hiệu giúp mở rộng phạm vi đo.
  • Chức năng tự động nhận dạng các đầu đo biến dạng và đầu đo gia tốc giúp đơn giản hóa quá trình sử dụng.
  • Chức năng tự động đặt cấu hình cho tất cả các kênh khi kết nối đầu đo giúp tiết kiệm thời gian.
  • Tất cả các kênh có thể chấp nhận các đầu đo, cách truyền số liệu không dây và có dây truyền thống giúp tăng tính linh hoạt khi sử dụng.
  • Độ chính xác : 2%
  • Thiết bị PDA loại PAX của hãng PDI (Mỹ). Thiết bị đồng bộ bao gồm:
    • 2 Cảm biến đo biến dạng
    • 2 Cảm biến đo gia tốc (PE-Dùng cho cọc bê tông).
    • Bộ dây cáp nối với cảm biến và bộ dây cáp nối với thiết bị.
    • Vali đựng thiết bị.
    • Sách hướng dẫn sử dụng thiết bị và phần mềm.
    • Bộ chuyển đổi điện 110-240VAC sang 12VDC, dây cáp nguồn.
    • Bộ phần mềm gồm có: PDA-W, PDIPLOT, CAPWAP, GRLWEAP.

Máy thử động biến dạng lớn Pile Driving Analysis (PDA) bao gồm các thành phần chính sau:

  • Máy chính: Máy chính là bộ phận trung tâm của thiết bị, thực hiện việc thu thập và xử lý dữ liệu đo. Máy chính bao gồm màn hình hiển thị, bàn phím, bộ xử lý, và các cổng kết nối với các đầu đo.
    • Màn hình màu LED LCD có độ tương phản cao, có đèn chiếu hậu thích hợp cho mọi điều kiện ánh sáng. Màn hình cảm ứng (touch screen ) ĐA ĐIỂM, độ phân giải 1024 x 768. Kích thước màn hình : 26.4cm (10.4 inch)
    • Cài đặt sẵn cổng video:HDMI, VGA
    • Nguồn điện cung cấp : Pin  bên trong có thể nạp được, hoặc dùng bộ AC adaptor 120-240 VAC (50-60HZ) qua bộ chuyển đổi thành nguồn điện 12 VDC hoặc dùng điện ắc quy ngoài 12VDC .
    • Bộ xử lý tương thích PC với giao tiếp hệ điều hành Windows
    • Ổ cứng 60GB loại SSD
    • Có sẵn các cổng kết nối như: 4 cổng USB và 1 cổng Ethenet

Nguyên lý của phương pháp

  • Phương pháp thí nghiệm dựa trên nguyên lý truyền sóng ứng suất trên thanh đàn hồi. Sóng ứng suất do lực tác động của búa lên đầu cọc và lan truyền từ đầu cọc xuống mũi cọc. Biên độ và vận tốc lan truyền của sóng ứng suất (Sóng nén) phụ thuộc vào năng lượng của búa và các đặc trưng cơ lý của vật liệu sử dụng làm cọc ví dụ mật độ khối, cường độ của bê tông đúc cọc.
  • Bằng cách đo, phân tích truyền sóng ứng suất trong môi trường bê tông, mối quan hệ giữa hệ cọc và nền đất:
    • Qua đó xác định sức chịu tải của cọc bằng phương pháp CASE, CAPWAP.
    • Đánh giá mức độ hư hỏng, tính toàn vẹn của thân cọc nếu có.

Thiết bị thí nghiệm

  • Công tác đo đạc thu thập số liệu tại hiện trường được thực hiện bởi thiết bị chuyên dùng và đồng bộ PDI do USA sản xuất thiết bị bao gồm:
    • Bộ điều khiển trung tâm bao gồm chức năng thu nhận các tín truyền năng lượng và truyền sóng trong thân cọc
    • Lưu giữ các thông tin chung về hiện trường và chế độ làm việc của máy, ghi nhận và lưu giữ các tín hiệu truyền sóng trong thân cọc
    • Nhận và lưu giữ các tín hiệu đầu đo ghi được như gia tốc, vận tốc truyền sóng nén trong thân cọc.
    • Chuyển tín hiệu qua máy tính để phân tích các số liệu thu thập được

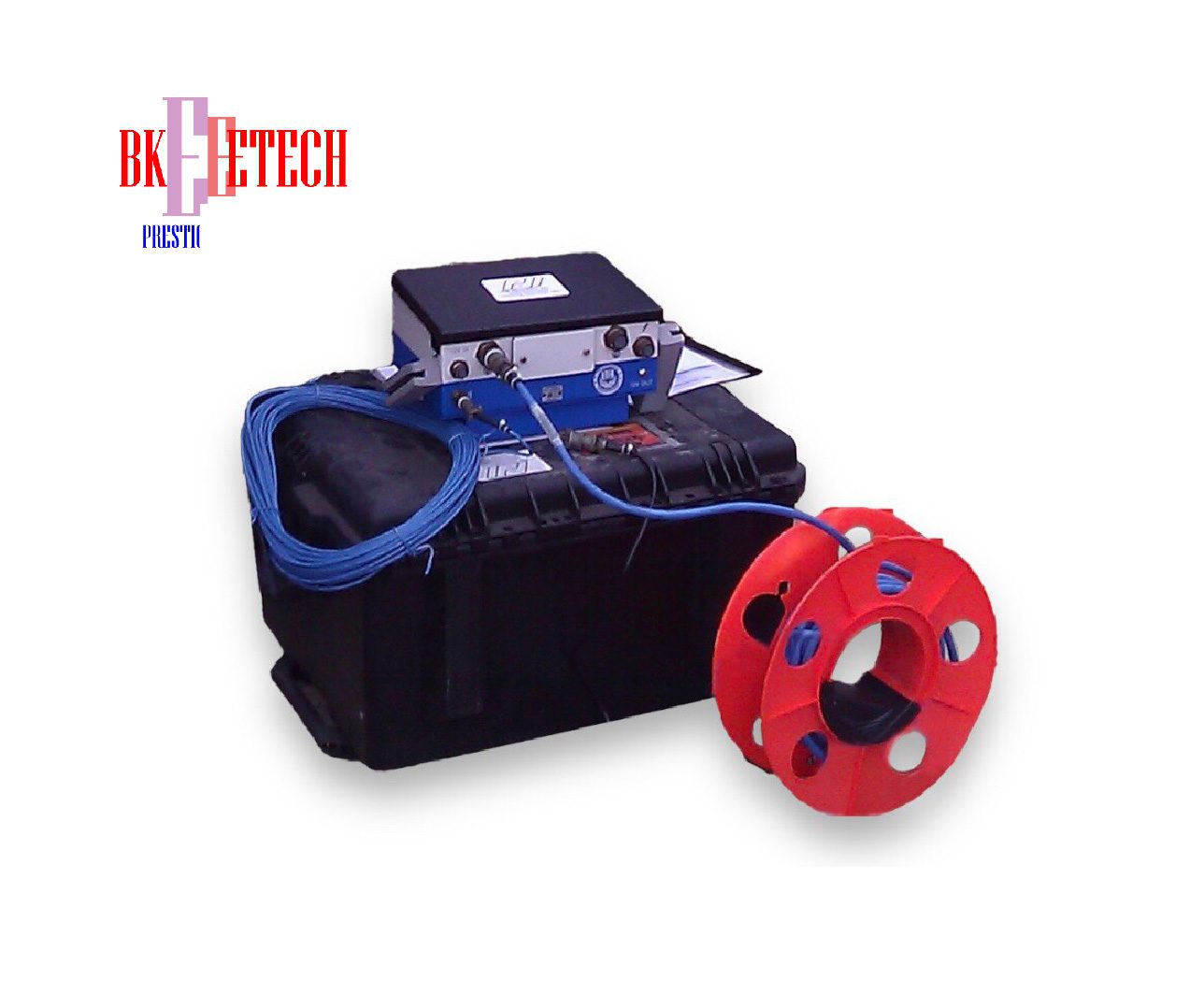

Bộ dụng cụ thử PDA model PAX của hãng PDI-USA

Cáp nối máy PAX của hãng PDI-USA

Description

Máy thử động biến dạng lớn PDA

Máy thử động biến dạng lớn PDA là một thiết bị áp dụng theo tiêu chuẩn ASTM D4945 được sử dụng để kiểm tra sức chịu tải của cọc bằng phương pháp thử động biến dạng lớn, nhằm kiểm tra sức chịu tải của cọc, tính nguyên vẹn của cọc, xác định các khuyết tật (nứt, gãy…) trong cọc. Phương pháp này dựa trên việc đo lực và biến dạng của cọc khi chịu tác động của một lực xung kích. Từ các kết quả đo, người ta có thể xác định được sức chịu tải của cọc, độ nguyên dạng của cọc, năng lượng búa, và ứng suất đóng cọc.

Ứng dụng

Máy thử động biến dạng lớn PDA được ứng dụng rộng rãi trong các lĩnh vực xây dựng, cầu đường, và thủy lợi. Thiết bị này được sử dụng để kiểm tra sức chịu tải của cọc trong các công trình xây dựng nhà cao tầng, cầu đường, và các công trình thủy lợi.
