Piletest CHUM – Máy siêu âm cọc khoan nhồi

Liên hệ

Hãng sản xuất:

Piletest (Anh)

Model:

CHUM

Ứng dụng:

Siêu âm xác định độ đồng nhất cọc khoan nhồi, PIT - thí nghiệm độ toàn vẹn cọc, Siêu âm xác định độ đồng nhất bê tông.

Bảo hành:

36 tháng

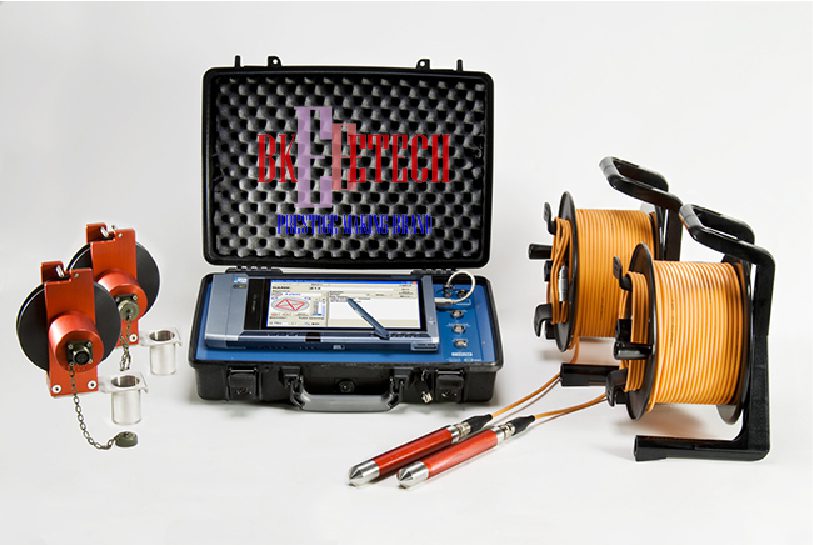

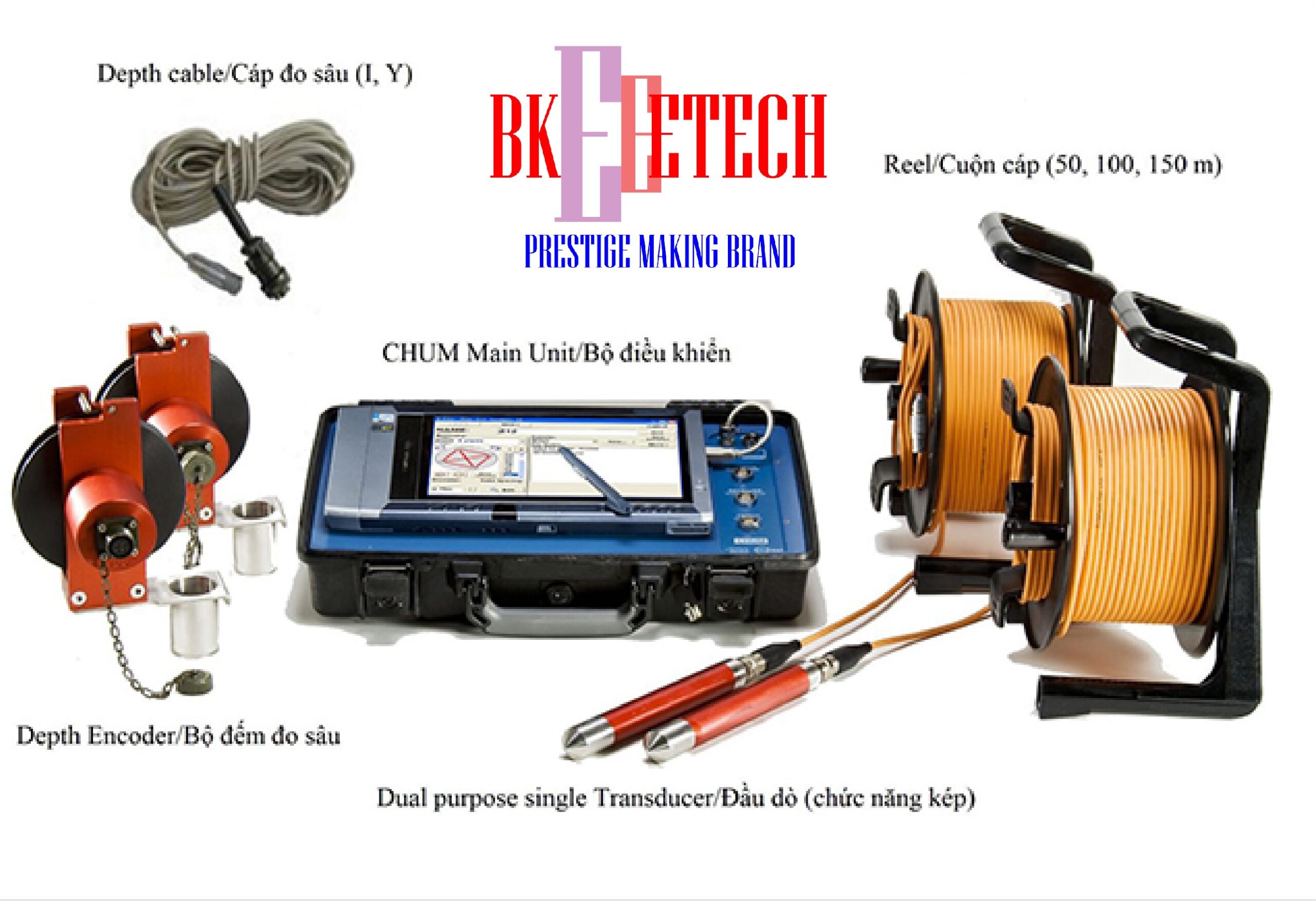

Hệ thống CHUM Piletest bao gồm:
Bộ điều khiển chính CHUM
Bộ sạc pin 110/220.
2 bộ tời + cáp 100m.
2 cảm biến thu/nhận sóng siêu âm.
2 bộ đếm đo độ sâu.
2 bộ cáp đo sâu dùng cho CSL và chụp cắt lớp.
Thiết kế thông minh với máy tính tách rời (kết nối qua cổng USB)
Phần mềm CHUM
Phần mềm quan sát kết quả dạng 3D: 3DT Viewer.
Phần mềm được cập nhật miễn phí trong vòng 10 năm.
Hỗ trợ trực tuyến qua Internet trong 1 năm đầu: Khách hàng có thể gửi trực tiếp dữ liệu kết quả đo cho Piletest. Kết quả đo được phân tích bằng phần mềm CHUM 3D Tomograph. Sau khi phân tích xong dữ liệu, Piletest sẽ gửi lại kết quả cho khách hàng. Dữ liệu kết quả sẽ được quan sát bằng phần mềm 3DT viewer.
Bảo hành 03 năm.
Thông số vật lý:

– Kích thước:    430x325x105

– Khối lượng:   3,8kg

– Nhiệt độ khi:  Sử dụng: -250C – 600C. Bảo quản: -400C – 700C

Nguồn:

– Pin:                Pin sạc Lithium Ion 11,1V/4,4Ah

– Nguồn sạc:    100 – 240VAC

Tiêu chuẩn của thiết bị CHUM Piletest:

Đạt và vượt ASTM D6760 – 08

Thông số kỹ thuật của thiết bị CHUM Piletest:

– Đầu dò: 2 đầu dò thu/phát tín hiệu, tần số 50 kHz, vỏ bọc chống áp lực, đường kính 25 mm

– Dây cáp: Dây cáp chịu lực cao nối đầu dò với bộ xử lý tín hiệu, có thể tách rời khỏi cuộn cáp

– Hệ số mẫu: 500 kHz (độ phân giải 2µS)

– Độ khuếch đại tín hiệu của đầu dò: 8 mức khuếch đại tự động

– Bộ đo sâu: 2 bộ đo sâu 24-bit. Sai số <0.1%

Hiệu năng:

– Chiều dài cọc đo được: 1 – 145m

– Khoảng cách các ống tối đa: Lên tới 4m với bê tông chất lượng tốt

– Năng suất kiểm tra: Lên tới 3000m cọc/ngày

– Khả năng lưu trữ dữ liệu: không giới hạn (do thiết kế thông minh với máy tính tách rời)

Yêu cầu máy tính:

– Windows 2000/XP/Vista.

– Độ phân giải màn hình tối thiểu 800×600 dpi

Dữ liệu đầu ra:

– Thời gian tới, đường cong năng lượng sóng truyền và vận tốc sóng, biểu đồ “thác nước”, logic mờ, mô phỏng 3D.

– Ngôn ngữ: Giao diện nhiều ngôn ngữ khác nhau

Tùy chọn thêm:

– Các loại cáp tời chiều dài khác nhau: 50m, 100m, 150m hoặc đặt hàng riêng

– Phần mềm tính toán mô phỏng 3D

– Adapter 12V DC nối với bộ nguồn ôtô.

Về máy siêu âm cọc khoan nhồi CHUM (Piletest)

  • Được thành lập cách đây trên 10 năm, Piletest chuyên phát triển các hệ thống kiểm tra cọc nhằm đảm bảo chất lượng cọc, đồng thời cũng cung cấp các thiết bị thực hiện đánh giá chất lượng các hệ thống móng sâu như cọc, cừ, caissons barrettes….
  • Thiết bị siêu âm cọc khoan nhồi CHUM (Cross Hole Ultrasonic Monitor): Sử dụng phương pháp Crosshole Sonic Logging (CSL) để thực hiện việc kiểm tra chất lượng thi công cọc khoan nhồi. Hệ thống sử dụng sóng siêu âm được gửi đi từ đầu dò phát tới đầu thu nhận thông qua môi trường ống có đầy nước được nhúng vào trong lòng bê tông.

Một số ưu điểm của máy siêu âm cọc khoan nhồi của hãng Piletest:

1. Thiết kế sản phẩm rất thông minh, gọn nhẹ, dễ dàng vận chuyển và kiểm tra ngoài hiện trường. Thiết kế máy tính tách rời thiết bị (kết nối qua cổng USB hoặc Bluetooth) có nhiều ưu điểm hơn so với thiết bị cọc khoan nhồi của các hãng khác có máy tính gắn cố định với:

  • Các trục trặc liên quan tới máy tính không ảnh hưởng tới toàn bộ thiết bị, việc khắc phục các lỗi liên quan tới máy tính cũng đơn giản hơn rất nhiều, chi phí thấp.
  • Việc nâng cấp phần cứng và phần mềm của máy tính hoàn toàn nằm trong sự chủ động của người sử dụng với chi phí thấp, tính linh hoạt cao, luôn đảm bảo cả hệ thống luôn hoạt động nhanh, hiệu quả.
  • Cắt giảm được chi phí đầu tư do không không bắt buộc phải mua máy tính, Quý khách hàng hoàn toàn có thể sử dụng laptop (hay PC pocket) hiện có trong đơn vị mình để kết nối với thiết bị cọc khoan nhồi của hãng Piletest (qua cổng USB hoặc Bluetooth).

2. Thiết bị bền, hoạt động ổn định, cho tín hiệu có độ chính xác cao, được nhiều đơn vị kiểm định chất lượng công trình tại Việt Nam tin dùng.

3. Phần mềm được cập nhật miễn phí trong vòng 10 năm.

4. Các sản phẩm của Piletest được bảo hành tới 03 năm (trong khi các hãng khác chỉ bảo hành trong vòng 01 năm).

5. Piletest là hãng có chính sách sau bán hàng tốt nhất trên thị trường, các chuyên gia giàu kinh nghiệm của Piletest rất nhiệt tình, luôn sẵn sàng hỗ trợ trực tiếp tới người sử dụng.

Thiết bị siêu âm cọc khoan nhồi có thể phát hiện và đánh giá

  • Vết nứt
  • Các vật lạ
  • Rỗ và rỗng
  • Ngưng kết bê tông
  • Phát hiện các dị thường (độ phân giải phụ thuộc vào điều kiện thử)
  • Xác định chính xác độ sâu của các dị thường
  • Cho ảnh thời gian thực về kích thước hình dạng, vị trí của dị thường.
  • Thực hiện phép kiểm tra cho từng lỗ
  • Có chiều sâu lớn, có tỷ số tín hiệu/tiếng ồn cao, và thuật toán xử lý số liệu cao cấp
  • Khả năng lưu giữ số liệu không hạn chế
  • Thoả mãn hoàn toàn tiêu chuẩn.

Phụ kiện

Các bước thực hiện thí nghiệm siêu âm cọc khoan nhồi

Thí nghiệm siêu âm cọc khoan nhồi với mục đích xác định tính đồng nhất của cọc khoan nhồi/barrette/tường trong đất/bê tông liền khối lớn dựa trên biểu đồ phổ siêu âm và tốc độ sóng lan truyền.

  1. Kiểm tra ống siêu âm xem có chứa đầy nước và đã được thông
  2. Thả đồng thời 2 đầu đo xuống tận đáy ống
  3. Bật máy vào các thông số cần thiết
  4. Chạy test kiểm tra tín hiệu thu
  5. Kéo đều 2 đầu đo lên theo một vận tốc nhất định
  6. Scan tín hiệu để có được phổ siêu âm và các biểu đồ cần thiết khác
  7. Kiểm tra kết quả thu được và đo lại những điểm nghi vấn khuyết tật nếu thấy cần thiết
  8. Làm tương tự với cặp ống siêu âm khác
  9. Chuyển sang cấu kiện thí nghiệm tiếp theo.

Báo cáo kết quả thí nghiệm của thiết bị CHUM Piletest:

  1. Tên, vị trí công trình
  2. Chủ đầu tư, Tư vấn thiết kế/giám sát, Nhà thầu thi công cọc, Đơn vị thí nghiệm
  3. Các số liệu về thí nghiệm siêu âm cọc khoan nhồi như kích thước, ngày đổ bê tông, ngày thí nghiệm
  4. Bảng tổng hợp kết quả thí nghiệm
  5. Biểu đồ phổ siêu âm và biểu đồ vận tốc sóng theo chiều sâu cấu kiện
  6. Kết luận chung và khuyến nghị biện pháp xử lý trong trường hợp cấu kiện có khuyết tật.
