Cảm biến đo biến dạng kiểu dây rung – VW Strain Gauge

Liên hệ

Hãng sản xuất:

Strain Gauge (Trung Quốc)

Model:

SJ-2000

Ứng dụng:

Để đo biến dạng phục vụ công tác kiểm định quan trắc kết cấu công trình xây dựng

Bảo hành:

12 tháng

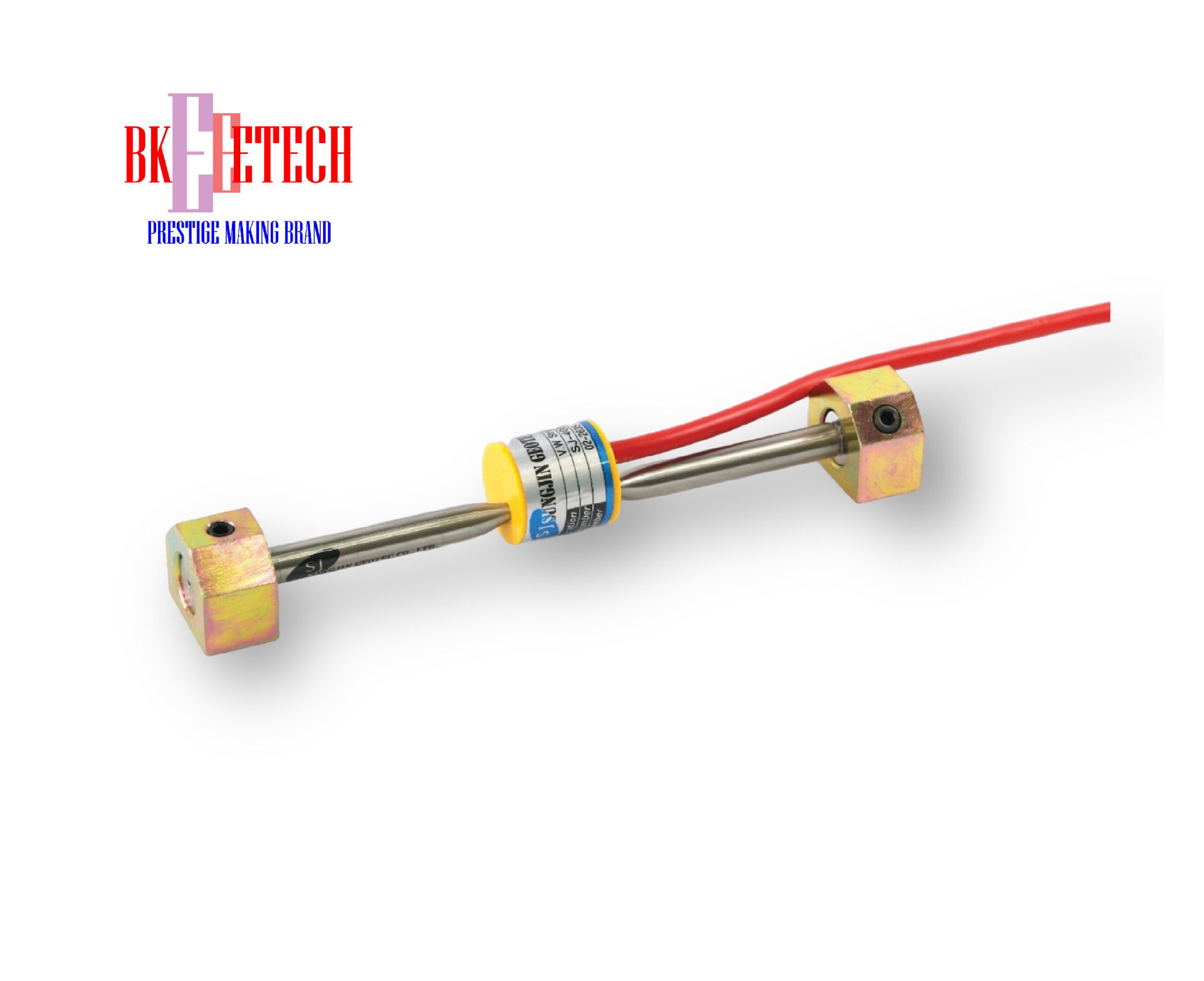

  • Thân của cảm biến đo biến dạng kiểu dây rung có gắn kết bằng phương pháp hàn rung được tạo thành từ một cảm biến được hàn kín bằng epoxy có mật độ cao, một ống thép không gỉ và một khối gắn được hàn ở cả hai đầu.
  • Bên trong cảm biến, có một cuộn từ và một cảm biến đo biến dạng bằng dây rung được gắn vào cả hai đầu của thân ống thép không gỉ với độ căng thích hợp. Sự dịch chuyển của hai khối gắn được hàn ở cả hai đầu gây ra sự thay đổi trong lực căng của dây rung, điều này thay đổi từ trường và tạo ra tần số xung động trong chùm điện tử. Tần số xung động này được truyền đến thiết bị đầu ra và hiển thị trong đơn vị kỹ thuật và có thể tính toán dễ dàng và chính xác thành căng hoặc biến dạng bằng cách sử dụng hệ số chuyển đổi được cung cấp.
  • Cảm biến rung có độ phản hồi và độ lặp lại tốt đến mức hầu như không bị ảnh hưởng bởi sự thay đổi theo mùa, rất thích hợp cho việc đo lường lâu dài. Hơn nữa, cảm biến rung xuất tần số rung chứ không phải điện áp, hầu như không bị ảnh hưởng bởi sự thay đổi trở kháng của cáp điện tử, rò rỉ, tiếng ồn, trở kháng tiếp xúc với mặt đất và các yếu tố khác. Chúng cũng bao gồm một cảm biến nhiệt độ khá chính xác để bù đắp cho hệ số mở rộng nhiệt của cảm biến do thay đổi nhiệt độ gây ra.
  • Dùng để đo ứng suất – biến dạng các kết cấu:
  1. Cột, dầm, sàn bê tông, bệ móng
  2. Đập, tường chắn, tường vây bê tông
  3. Cọc bê tông đúc sẵn, cọc khoan nhồi, cọc barrette
  4. Và những kết cấu bê tông cốt thép nói chung…
  • Kích thước

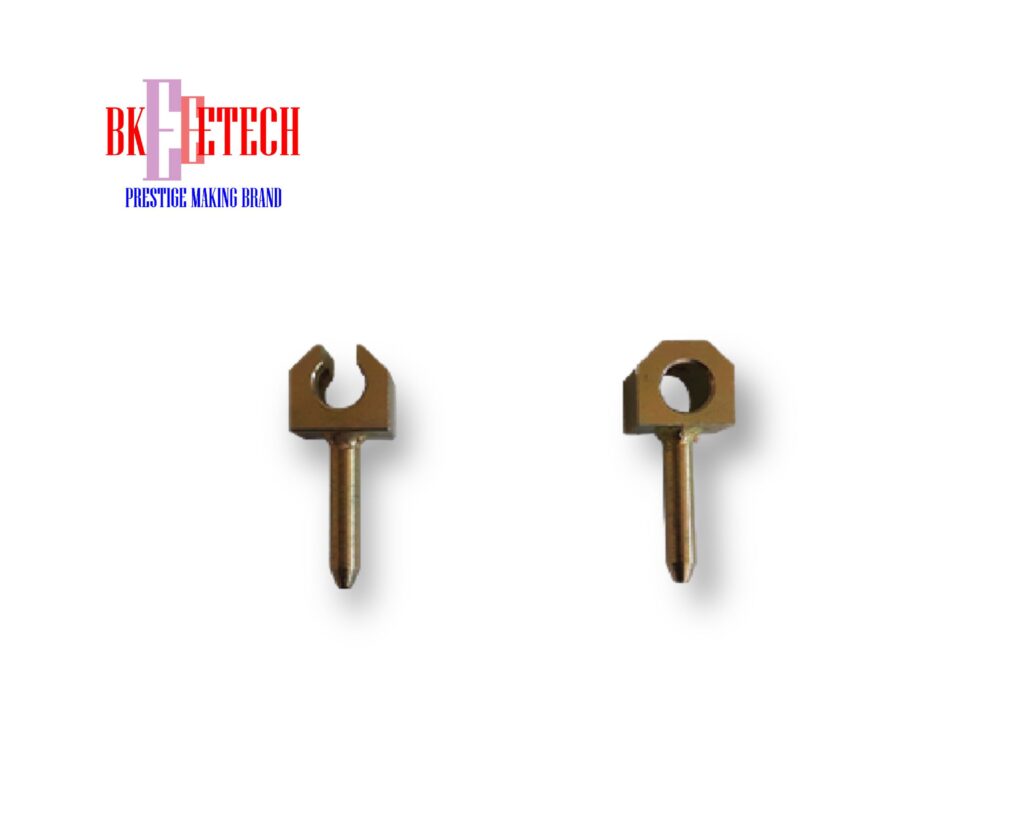

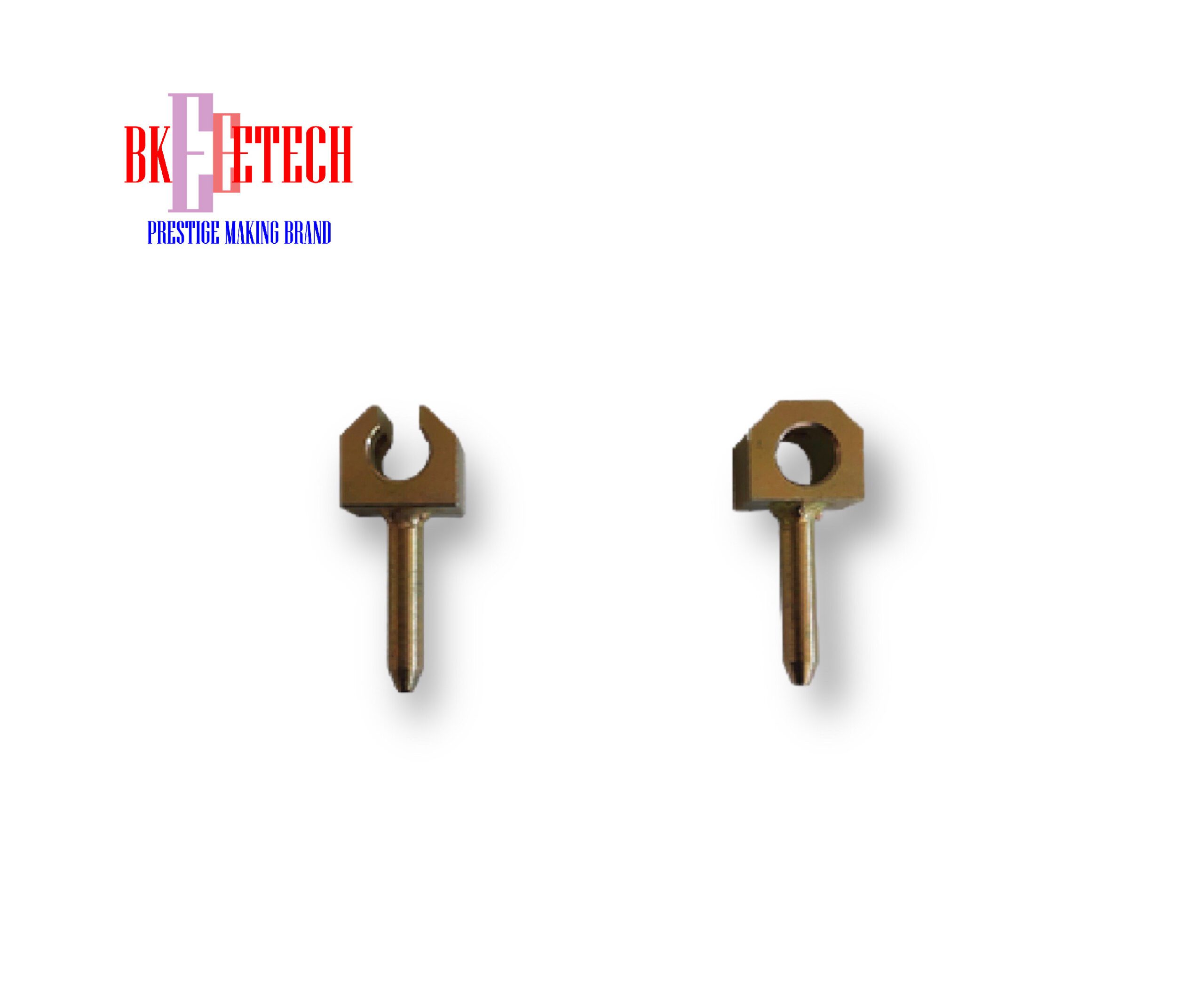

  • Khuôn lắp ráp



  • Tài liệu kỹ thuật Tải tại đây

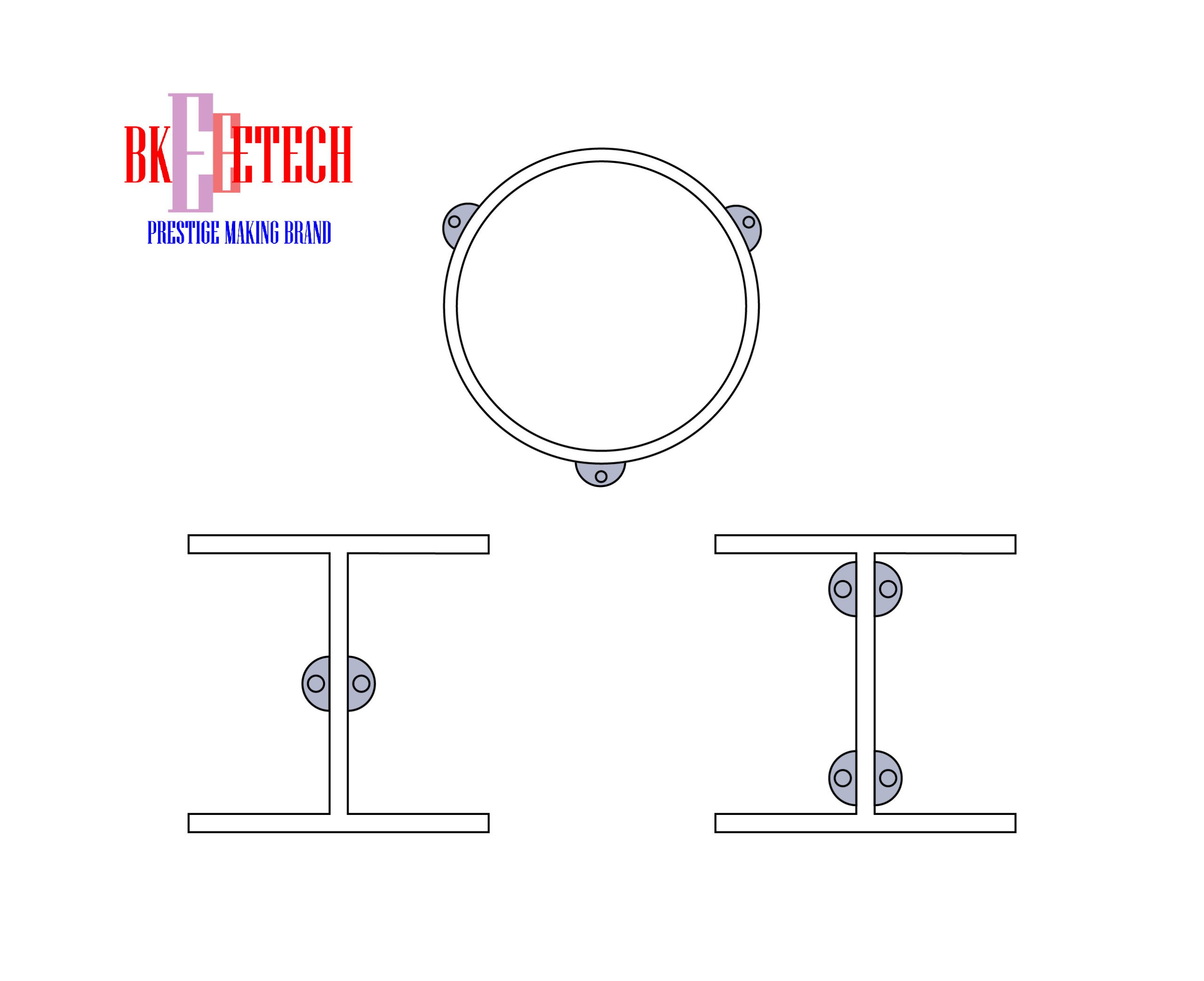

  • Tiêu chuẩn lắp ráp: Ống thép và thép chịu nén



Mô tả

  • Cảm biến đo biến dạng kiểu dây rung – VW Strain Gauge được gắn trên kết cấu công trình (kết cấu thép hoặc bê tông) để đo biến dạng phục vụ công tác kiểm định quan trắc kết cấu công trình xây dựng và đo trạng thái thay đổi ứng suất của kết cấu do công tác đào hoặc công tác xung quanh để dự đoán độ ổn định của tường đất và các công trình tạm thời
  • Cảm biến loại dây rung – VW có thể được đo trong thời gian dài nhờ khả năng hồi phục tuyệt vời và ít bị ảnh hưởng bởi sự thay đổi nhiệt độ.
  • Dễ thực hiện và đáp ứng tốt với sự thay đổi chiều dài cáp hoặc điện trở.
  • Thiết kế chống thấm, chống ăn mòn hoàn hảo.
  • Thiết kế có độ nhạy và độ ổn định cao.
  • Bên trong cảm biến nhiệt độ có độ chính xác cao.
