Máy siêu âm cọc khoan nhồi

Liên hệ

Hãng sản xuất:

Olson Instruments (Mỹ)

Model:

CSL-1 Model

Ứng dụng:

Cọc khoan nhồi, tường chắn đất, nền móng công trình, V.v.

Bảo hành:

36 tháng

  • Hệ thống thiết kế cho phép đo lường nhanh và chính xác
  • Đầu thu sóng (42 KHz), có thể hoán đổi đầu thu và phát cho nhau.
  • Kiểm tra lên đến 20ft (6.5m) qua lớp bê tông.
  • Hiển thị cho kết quả truyền sóng âm đúng thực tế.
  • Độ cảm biến cao, có khả năng xác định nhiều khuyết tật nhỏ trong cùng một lần kiểm tra
  • Phần mềm cho phép tự động đăng nhập và tạo báo cáo tùy chọn trong Ms. Word
  • Đáp ứng tiêu chuẩn ASTM và RILEM

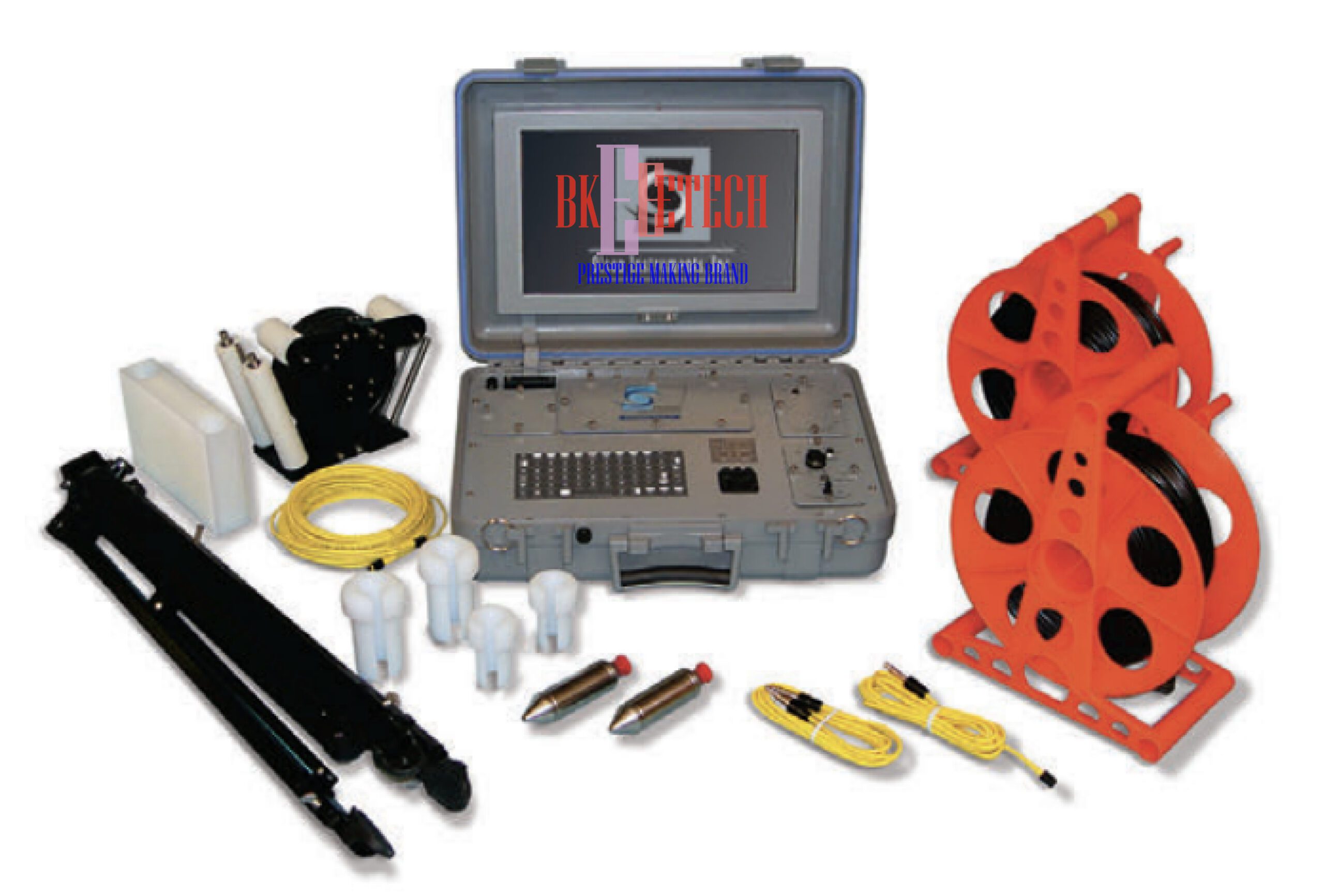

Phụ kiện

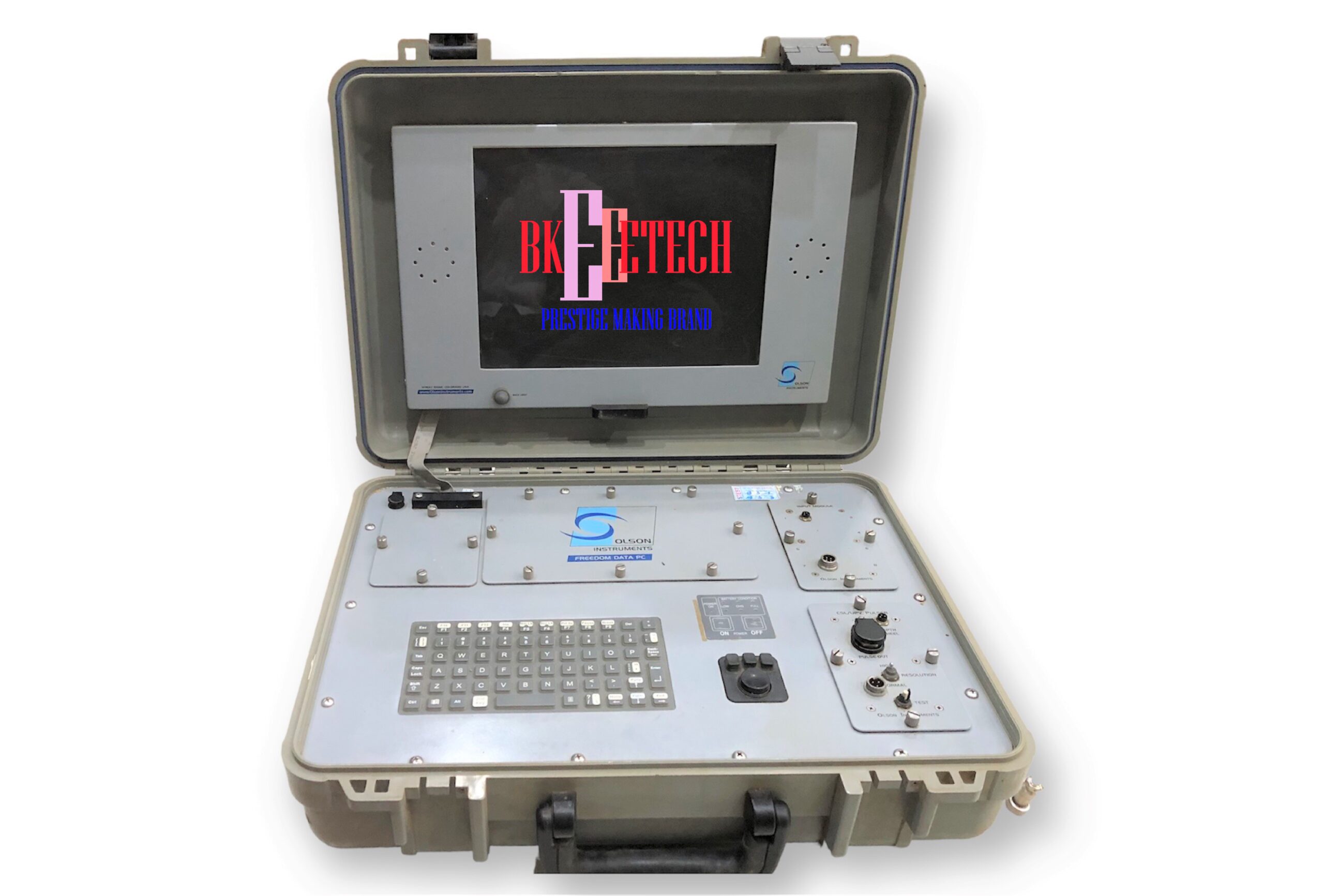

Máy tính công nghiệp FreeDom Data PC:

  • Khả năng bảo vệ: chống nước (mưa nhẹ), va đập nhẹ và nhiệt độ ngoài trời.
  • Màn hình hiển thị: LCD màu 14 inch độ phân giải 1366×768.
  • Thời gian làm việc của pin sạc: khoảng 8h00.
  • Tín hiệu đầu vào: kết cấu dạng module đa kênh, có thể tích hợp mạch khuếch đại cho 8 kênh chuẩn hoặc tùy chọn tối đa 16 kênh.
  • Hệ điều hành: Window XP hoặc cao hơn.
  • Tốc độ bộ vi xử lý: 1.1 GHz,
  • Ổ cứng: ~120 GB; RAM: 512 MB.
  • Cổng giao diện: USB 2.0, Parallel, Serial RS-232, LAN 10/100 MB, cổng nối màn hình ngoài.
  • Sử dụng Card National Instrument PCI tích hợp trong máy, 16 bit A/D, tốc độ lấy mẫu 1.25 MHz 16 kênh. Lấy mẫu cho 1 kênh là 1micro giây/điểm và cho 2 kênh là 2micro giây/điểm.
  • Hệ số khuếch đại tín hiệu: 1 – 5000 (bước tăng 1, 2 và 5).
  • Dải tần số tương tự: 0.2 – 100kHz.
  • Kết cấu mở dễ dàng ghép nối và nâng cấp thiết bị.
  • Có khả năng nâng cấp để thực hiện đồng thời hai mặt cắt rút ngắn thời gian thí nghiệm.
  • Có khả năng nâng cấp để thực hiện được phép thử biến dạng nhỏ (PIT), hỗ trợ đầu đo gia tốc và búa gõ.

Hệ thống CSL-1:

  • CSL-1 là viết tắt của các chữ cái đầu trong cụm từ “Crosshole Sonic Logging” loại 1 kênh tín hiệu đầu thu.
  • Tần số đầu dò: 42 kHz.
  • Thời gian lấy mẫu; 1micro giây/điểm.
  • Dải lọc tần: 15kHz – 100kHz.
  • Điện áp nguồn phát: ~ 400V peak, xung sóng hình sine điều khiển được.
  • Khoảng cách lớn nhất có thể kiểm tra: 6.5m tùy theo chất lượng bê tông và đặt hệ số khuếch đại.
  • Tốc độ kéo tối đa: 1m/s trong chế độ Normal; 0.3m/s trong chế độ High.
  • Độ phân giải độ sâu: 5.6cm trong chế độ Normal; 1.4cm trong chế độ High.
  • Số kênh đầu thu: 1 kênh.
  • Nguồn phát: 1; chú ý: đầu dò phát và đầu dò thu không phân biệt, có thể thay đổi cho nhau.
  • Đầu dò dược bọc bằng thép không rỉ, kích thước Ø31.8x127mm.
  • Bộ đo độ sâu sử dụng bánh xe gắn trên giá ba chân có thể điều chỉnh độ cao, nối với máy tính chuyên dụng bằng cáp dài 15m.
  • Chiều dài cáp đầu dò tiêu chuẩn: 76m; Tùy chọn: 100m.
  • Phần mềm: Thu thập số liệu và hiển thị kết quả thời gian thực + Tự động bắt thời gian nhận tín hiệu đầu tiên, phân tích và vẽ biểu đồ: thời gian, vận tốc, năng lượng + Báo cáo kết quả trong MS Word

Description

  • Hệ thống Crosshole Sonic Logging (CSL) là phương pháp đáng tin cậy và đã trở nên phổ biến trong việc kiểm tra đảm bảo chất lượng đối với cấu kiện bê tông có đặt sẵn ống thăm dò để siêu âm như cọc khoan nhồi, nhưng cũng có thể được áp dụng cho tường chắn đất, hay nền móng công trình. Sử dụng các ống có chứa đầy nước, thử nghiệm CSL đảm bảo rằng bê tông cọc khoan nhồi không có khuyết tật như thối cọc, lỗ rỗng v.v.
  • Với kỹ thuật siêu âm truyền qua hai ống (Cross Hole Sonic Logging – CSL) hiện đang được sử dụng rộng rãi ở Việt Nam và đang cho thấy tính hiệu quả trong việc đánh giá chất lượng bê tông cọc khoan nhồi bởi kết quả thí nghiệm có độ chính xác tương đối cao, giá thành hợp lý và phương pháp thí nghiệm cũng như vận hành thiết bị đơn giản.

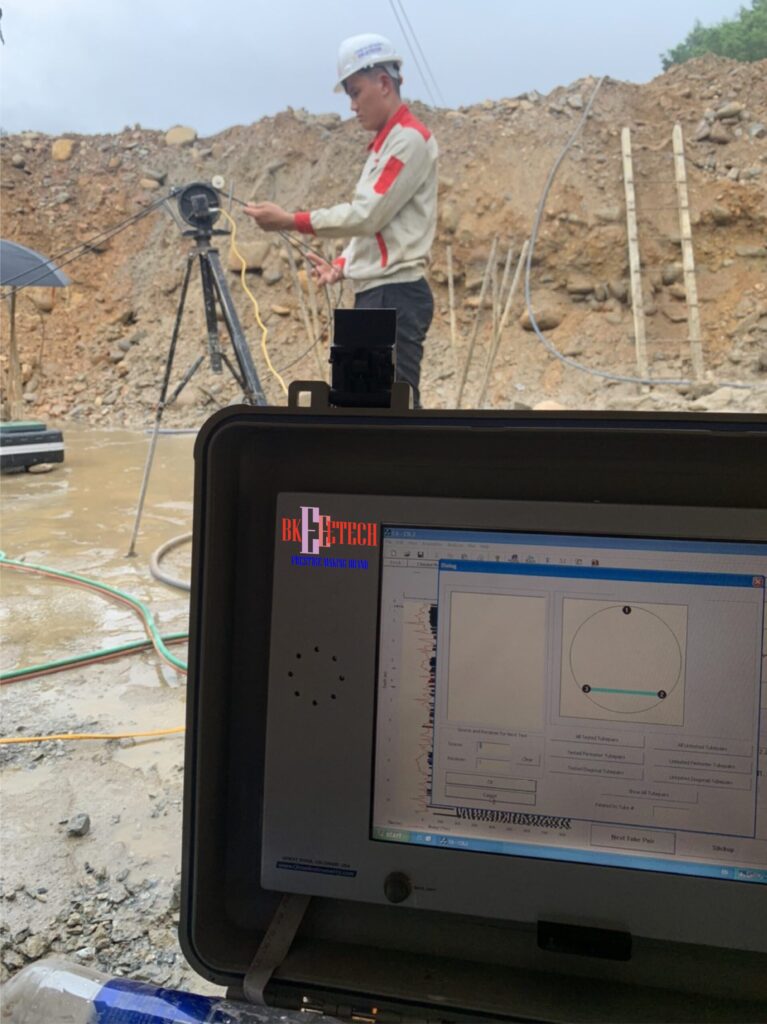

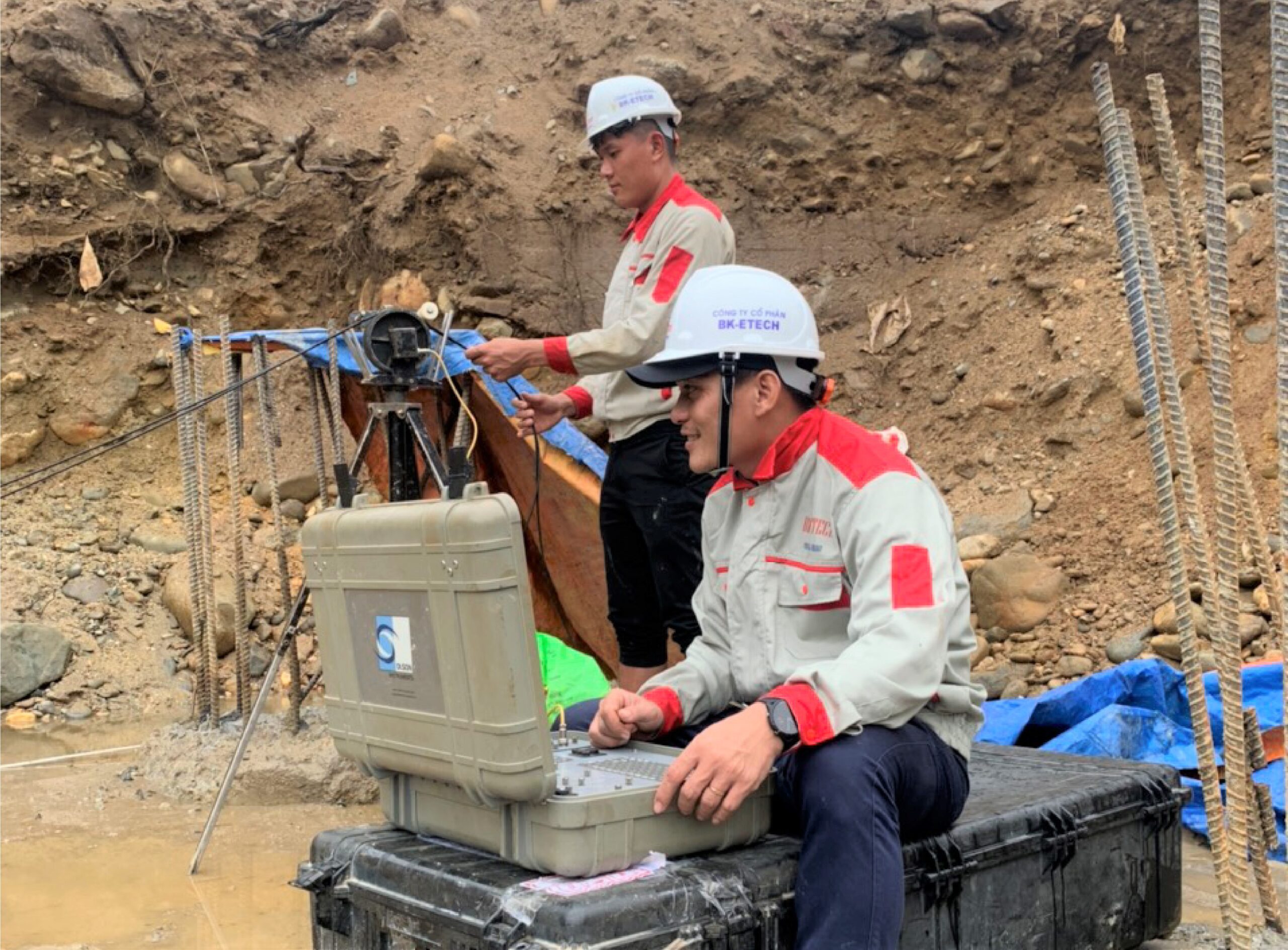

  • Đối với phương pháp CSL, cần đặt sẵn tối thiểu 02 ống thăm dò (bằng thép hoặc PVC) trong cọc trước khi thi công chế tạo cọc. Thí nghiệm cần đổ đầy nước sạch để tăng chất lượng truyền âm. Hai đầu dò gồm một đầu phát và một đầu thu được thả vào ống đồng thời ở cùng cao độ. Khi đầu dò đến đáy ống sẽ bắt đầu kéo đầu dò lên và tiến hành thu thập số liệu sóng dọc thân cọc.
